AMPLIROLL^® POTENCE TÉLESCOPIQUE
ET ARTICULÉE - PUISSANCE 20T

DONNÉES TECHNIQUES

Pour châssis de PTAC : 26 à 32 T	MINI (mm)	MAXI (mm)	BAE (mm)	A (°)	L1 (mm)	L2 (mm)	L3 (mm)	H (mm)	Poids (Kg)
S48	3300	5900	5300	59	4800	700	1870	255	2330
S49	3300	6000	5400	59	4900	800	1970	255	2335
S50	3300	6100	5500	59	5000	900	2070	255	2335
S51	3300	6200	5600	59	5100	1000	2170	255	2340
S52	3600	6300	5700	58	5200	800	1970	255	2460
S53	3600	6400	5800	58	5300	900	2070	255	2460
S54	3600	6500	5900	58	5400	1000	2170	255	2465
S55	3900	6600	6000	58	5500	800	1970	255	2485
S56	3900	6800	6100	58	5600	900	2070	255	2510
S57	3900	6900	6200	58	5700	1000	2170	255	2515
S58	3900	7000	6300	58	5800	1100	2270	255	2515
S59	3900	7100	6400	58	5900	1200	2370	255	2520
S60	4100	7200	6500	58	6000	1100	2270	255	2535
SL61	4600	7300	6600	53	6100	850	1850	275	2755
SL62	4600	7400	6700	53	6200	950	1950	275	2785
SL63	4600	7500	6800	53	6300	1050	2050	275	2815
SL64	5000	7600	6900	52	6400	700	1700	275	2845
SL65	5000	7700	7000	52	6500	800	1800	275	2875
SL66	5000	7800	7100	52	6600	900	1900	275	2905
SL67	5000	7900	7200	52	6700	1000	2000	275	2935
SL68	5000	8000	7300	52	6800	1100	2100	275	2965

ARGUMENTS

• Vérins de fabrication Marrel
• Sécurités intégrées limitant les fausses manœuvres
• Acier à haute limite élastique
• Pièces moulées pour zones à contraintes élevées

POINTS FORTS

• Réduction de l'angle de chargement
• Plus grande amplitude de longueurs de caisson
• Crochet soudé avec linguet de sécurité pneumatique
• La biellette relevable Marrel procure une puissance inégalée
• Grenaillage et peinture avant assemblage
• Personnalisation : teinte à la demande et large gamme d’accessoires
• Hauteur de l'appareil optimisée
• Amortisseur de fin de course intégré dans les vérins de bras

OPTIONS

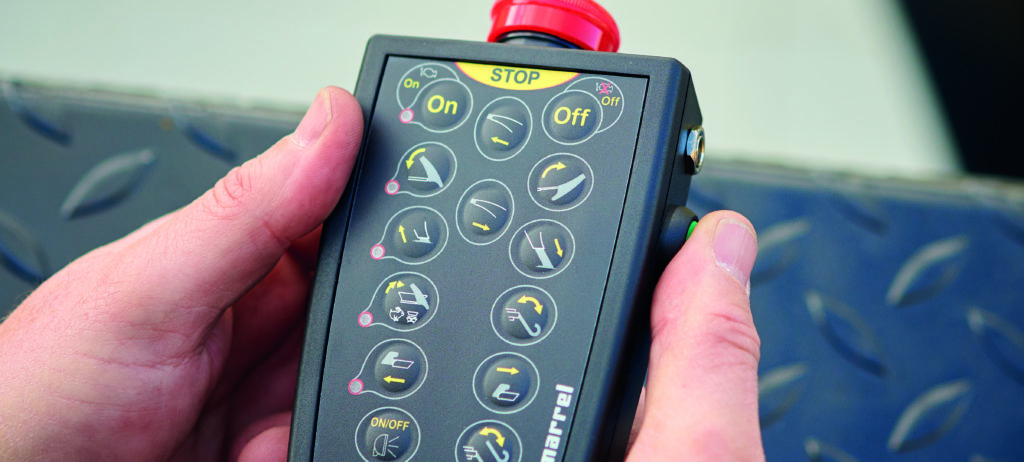

• Commandes disponibles : électrique, radiocommande

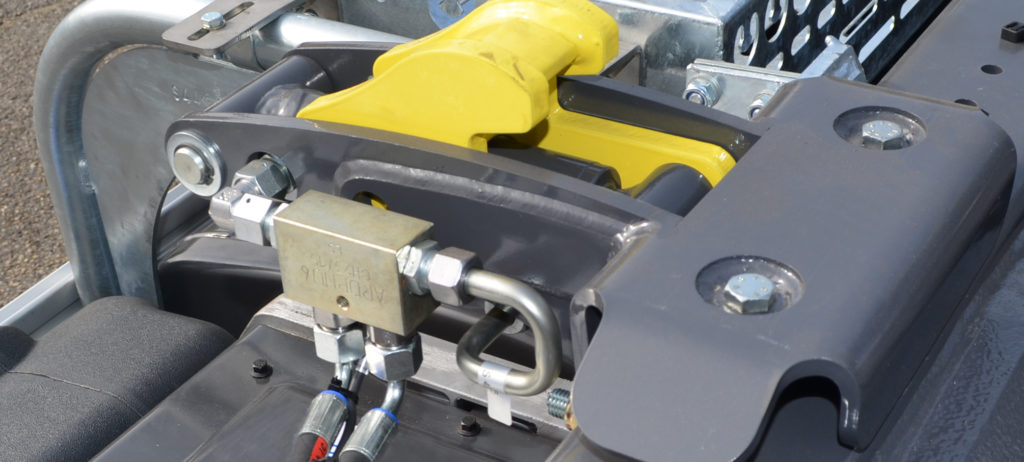

• Verrouillage hydraulique avant

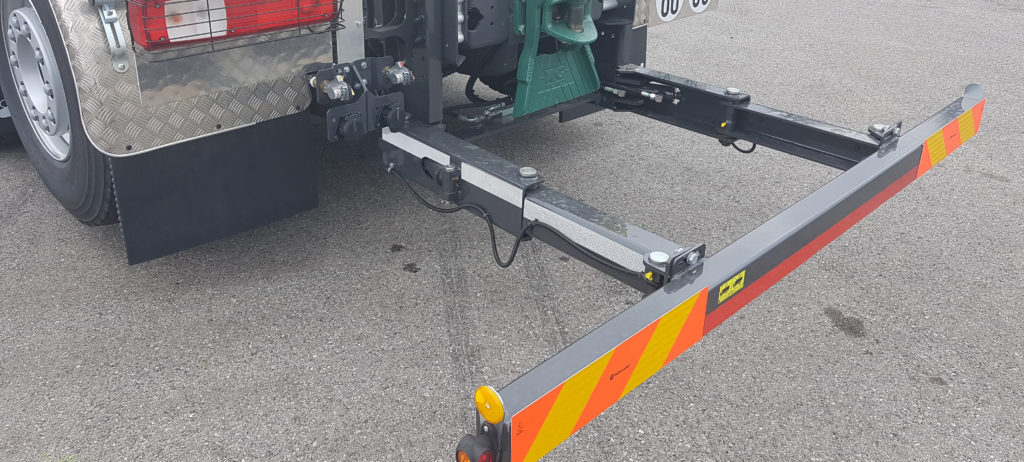

• Barre anti-encastrement PANTO, relevable ou fixe

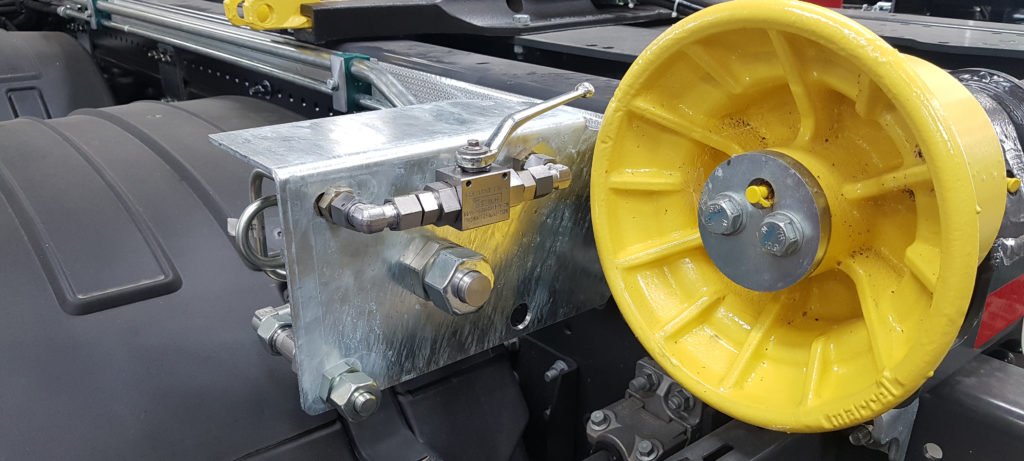

• Dérivations hydrauliques (grues - remorques bennantes ...)
• Vitesse rapide

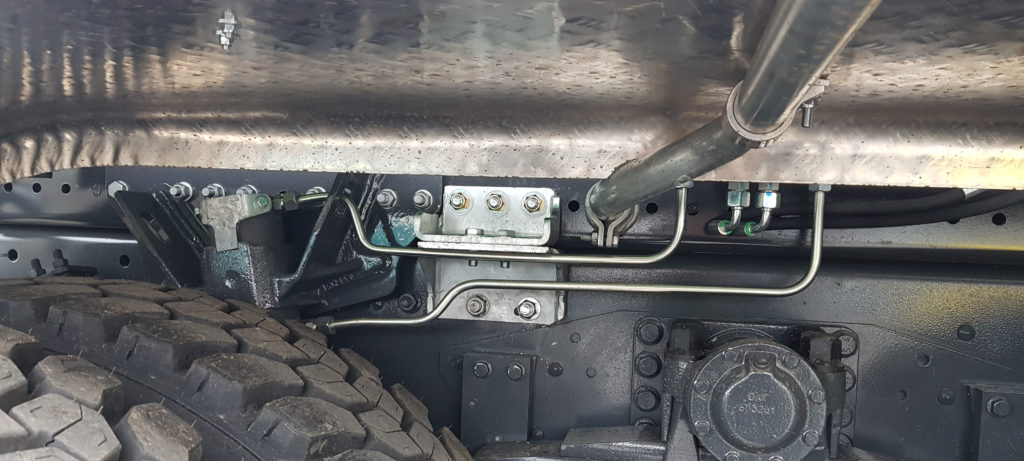

• Stabilisation du véhicules avec sécurités

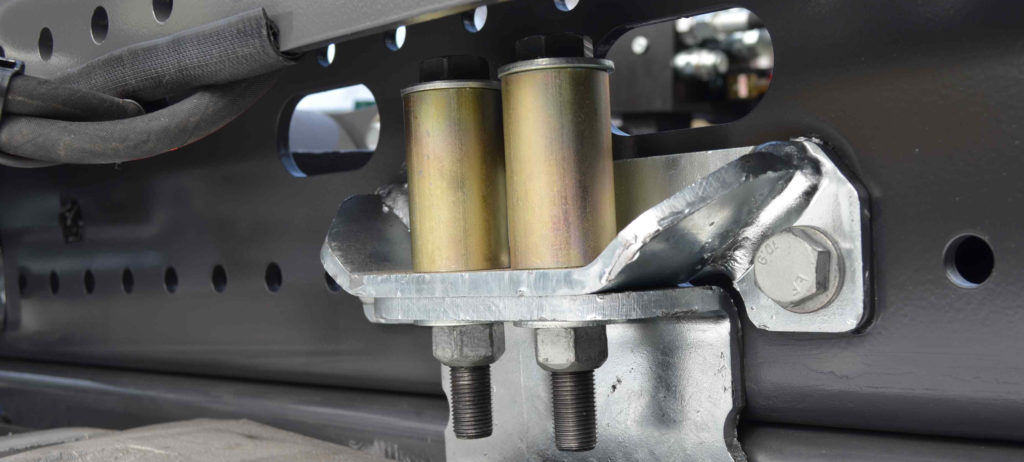

• Lots de fixations dédiés aux différents types de châssis
